UPLOAD FILE PPT KEDALAM BLOG

Assalamu'alaikum wr.wb

Kali ini saya ingin memasukan file ppt kedalam blog agar file tersebut dapat diakses atau didownload melalui blog ilmuendah.blogspot.com. Kita harus upload file ppt yang ingin kita masukan dalam blog kedalam google drive, kenapa saya menggunakan google drive?apa yang dimaksud dengan google drive?
Google drive adalah sebuah cloud penyimpanan gratis dari google yang berkapasitas 15gb, didalam google drive kita bisa menyimpan berbagai bentuk file dan dokumen seperti word, spreadsheet, slide, foto, desain dan video didalam google drive juga terdapat fitur canggih lainnya semisal kita ingin menyimpan tanda terima atau surat tagihan kita tinggal menscan atau memindai dengan android melalui drive yang kemudian akan tersimpan dengan file berbentuk pdf, sangat praktis dengan syarat utama agar dpaat menggunakan google drive adalah mempunyai akun Google.

Tampilan gambar diatas adalah tampilan google drive yang saya miliki dan ternyata google drive juga mempunyai link terhadap google form yang artinya google form yang telah kita buat akan terintegrasi juga dengan google drive.LAngakh pertama yang harus ddilakukan sebelum memasukan ppt kedalam blog adalah meupload atau menyimpan file ppt tersebut kedalam google drive.

Dari gambar diatas telah terlihat bahw saya telah mengupload file ppt yang akan saya masukan ke dalam blog ilmuendah.blogspot.com. Langkah yang selanjutnya adalah menghubungkan file ppt tersebut kedalam blog dengan cara klik kanan file tersebut kemudian pilih link, seperti gambar dibawah ini.

 Pada saat klik dapatkan link yang dapat dibagikan pilih setelan

 Pada pengaturan atau setelan pilih siapa saja yang dapat melihat link, yang artinya semua orang (publik) dapat melihat link. Kemudian copy link tersebut.

Setelah selesai pemilihan siapa saja yang boleh melihat link ppt tersebut maka langkah selanjutnya klik kanan lagi kemudian buka dengan google slide.

Setelah di copy linknya lalu pastekan iframenya pada html yang ada di blog.
 https://docs.google.com/presentation/d/1rO4H-ivqqVqD5QWU764LJEVsRS6Ss9qUSO-A81PCFPw/edit?usp=sharing (itu adalah link yang dicopy dari ppt drive). Langkah ini biasa disebut dengan tag embed yang dimaksud dengan tag embed adalah sebuah script html yang digunakan untuk menampilkan atau memangggil konten berupa video musik dan sejenisnya kedalam sebuah web atau blog karena pada dasarnya komten ttersebut disimpan dalam google drive atau tempat penyimpanan cloud yang lain dan kemudian dipanggil untuk tayang pada blog atau web dengan script tersebut.

Setelah dipaste link tersebut kedalam html jangan lupa tambahkan sintaks iframe.

                                                            <iframe src="https://docs.google.com/presentation/d/1rO4H-ivqqVqD5QWU764LJEVsRS6Ss9qUSO-A81PCFPw/edit?usp=sharing"style="border:0;height:800px;width:600px"></iframe>

Kemudian Simpan dan Publikasikan. Hasilnya adalah seperti gambar dibawah ini.

Untuk mengatur tinggi dan lebar tampilan ppt dapat kita sesuaikan lebar dan tingginya denga mengganti ukuran yang ada pada script html kita. Disini saya mengubah lagi untuk tampilan lebar dan tinggi ppt menjadi 600x600 dan hasilnya seperti ini.

Jika ingin menampilkan slide dengan layar penuh silahkan klik tayangkan (ctrl+f5).

Sekian...Input ppt pada kedalam blog telah berhasil. Semoga postingan kali ini dapat bermanfaat bagi para pembaca dan menambah wawasan. Terimaksih.

Share:

Read More

HAPUS TAUTAN GOOGLE PLUS PADA BLOG



3 Februari 2019 tepatnya 11 hari yang lalu saya mendapat e-mail pemberitahuan bahwa google plus bahwa Akun Google+ pribadi anda akan dihentikan pada tanggal 2 April 2019. Yang isi e-mail nya seperti gambar diatas.

Anda menerima email ini karena memiliki akun Google+ versi konsumen (pribadi) atau mengelola halaman Google+.
Pada Desember 2018, kami mengumumkan keputusan kami untuk menghentikan penggunaan Google+ versi konsumen pada April 2019 karena rendahnya penggunaan dan tantangan dalam mempertahankan produk sukses yang memenuhi ekspektasi konsumen. Kami ingin mengucapkan terima kasih karena Anda telah menjadi bagian dari Google+ dan ingin memberitahukan langkah selanjutnya, termasuk cara mendownload foto dan konten Anda lainnya.
Pada tanggal 2 April, akun Google+ dan semua halaman Google+ yang Anda buat akan dihentikan, dan kami akan mulai menghapus konten dari akun Google+ konsumen. Foto dan video dari Google+ di Arsip Album dan halaman Google+ juga akan dihapus. Anda dapat mendownload dan menyimpan konten Anda, tetapi pastikan Anda melakukannya sebelum bulan April. Perhatikan bahwa backup foto dan video di Google Foto tidak akan dihapus.
Proses penghapusan konten dari akun Google+ versi konsumen, Halaman Google+, dan Arsip Album akan memakan waktu beberapa bulan, dan konten mungkin akan tetap tersedia selama jangka waktu tersebut. Misalnya, pengguna masih dapat melihat beberapa bagian dari akun Google+ mereka melalui log aktivitas dan beberapa konten Google+ versi konsumen mungkin masih terlihat oleh pengguna G Suite hingga Google+ versi konsumen dihapus.
Mulai tanggal 4 Februari, Anda tidak dapat lagi membuat profil, halaman, komunitas, atau acara Google+ baru.
Lihat FAQ selengkapnya untuk mengetahui detail lebih lanjut dan informasi terbaru menjelang penghentian ini.
Jika Anda pemilik atau moderator Google+ Komunitas, Anda dapat mendownload dan menyimpan data untuk Google+ Komunitas Anda. Mulai awal Maret 2019, data lainnya akan dapat didownload, termasuk penulis, isi, dan foto dari setiap postingan komunitas di komunitas publik. Pelajari lebih lanjut
Jika Anda login ke situs dan aplikasi menggunakan tombol Login dengan Google+, tombol ini tidak akan berfungsi lagi dalam beberapa minggu ke depan dan, pada beberapa kasus, akan digantikan dengan tombol Login dengan Google. Anda tetap dapat login dengan Akun Google di mana pun Anda melihat tombol Login dengan Google. Pelajari lebih lanjut
Jika Anda menggunakan Google+ untuk memberikan komentar di situs Anda sendiri atau situs lainnya, fitur ini akan dihapus dari Blogger paling lambat tanggal 4 Februari dan dari situs lainnya paling lambat tanggal 7 Maret. Semua komentar Google+ Anda di semua situs akan dihapus mulai tanggal 2 April 2019. Pelajari lebih lanjut
Jika Anda adalah pelanggan G Suite, Google+ untuk akun G Suite Anda akan tetap aktif. Hubungi admin G Suite Anda untuk mendapatkan detail lebih lanjut. Anda juga akan segera menemukan tampilan dan fitur baru. Pelajari lebih lanjut
Jika Anda adalah developer yang menggunakan Google+ API atau fitur Login dengan Google+, klik di sini untuk melihat dampak penghentian ini pada Anda.
Dari kami semua di tim Google+, terima kasih telah menjadikan Google+ sebagai tempat yang spesial. Kami berterima kasih kepada orang-orang berbakat, yaitu para seniman, pembangun komunitas, dan pemimpin inspiratif, yang telah menjadikan Google+ sebagai rumah mereka. Semangat dan dedikasi Anda begitu berarti.
Google LLC 1600 Amphitheatre Parkway, Mountain View, CA 94043
Kami mengirim pengumuman layanan email wajib ini untuk menginformasikan perubahan penting pada produk, akun, atau Halaman Google+ Anda.

Yang saya yakin dengan pasti bahwa semua pengguna google+ pasti mendapatkan kiriman e-mail pemberitahuna yang sama.

Pada saat akan menulis di blog hari ini saya mendapat pemberitahuan dari google bahwa Sebagai tindak lanjut dari pengumuman penghentian Google+ API yang dijadwalkan akan dilakukan pada Maret 2019, sejumlah perubahan akan dilakukan pada integrasi Google+ di Blogger pada 4 Februari 2019.

Widget Google+: Dukungan untuk widget “Tombol +1”, “Pengikut Google+”, dan “Badge Google+” pada Tata Letak tidak akan tersedia lagi. Semua instance widget ini akan dihapus dari blog Anda.

Tombol +1: Tombol +1/G+ dan link berbagi Google+ di bawah entri blog dan pada menu navigasi akan dihapus.

Perlu diketahui bahwa jika menggunakan template kustom yang menyertakan fitur Google+, Anda mungkin perlu memperbarui template Anda. Harap hubungi supplier template Anda untuk mendapatkan saran.

Komentar Google+: Dukungan untuk komentar Google+ akan dinonaktifkan, dan semua blog yang menggunakan komentar Google+ akan dikembalikan ke menggunakan komentar Blogger. Sayangnya, komentar yang diposting sebagai komentar Google+ tidak dapat dimigrasikan ke Blogger dan tidak akan muncul lagi di blog Anda.

Sebelum kita mencari tahu kenapa google+ ditutup ada baikya kita mengetahui sejarahnya, sejarah singkat tentang google+.

Google+ diluncurkan pada tanggal 11 Juni 2018, Google+ juga termasuk kedalam bagian dari Google Inc. Google+ ini didirikan tujuannya adalah agar dapat menyaingi facebook. Fitur-fitur yang ada pada google+ diantaranya :

1. Circles

2. Messenger

3. Hangouts

4. Instant Upload

5. Sparks

6. Streams

7. Terhubung dengan Gmail

8. Terhubung dengan Google Maps

9. Terhubung dengan Kalaender Google

10. Dapat digunakan sebagai akun promosi sebeuah website

Dengan fitur-fitur tersebut harusnya google+ bisa bersaing dengan jejaring sosial lainnya karena dengan hanya satu kali login kita bisa terhubung dengan beberapa fitur yang disediakan oleh Google, namun pada akhirnya google+ ditutup dengan alasan sebagai berikut :

1. Sedikit pengguna yang menggunakan Google+

2. Rendahnya sesi waktu penggunaan Google+ yang kurang dari 5 detik (dengan waktu kurang dari 5 detik apa yang dapat dilakukan oleh para pengguna?)

3. Bocornya data pribadi pengguna yang bisa diakses melalui aplikasi pengembang google plus api (kurang lebih terdapat 500.000 data pengguna yang bocor.

Dengan 3 alasan tersebut akhirnya google+ ditutup.

Bagaimana cara menangani google+ yang terhubung dengan blog kita setelah kita mendapat pemberitahuan bahwa layanan google+ akan ditutup karena komentar-komentar yang ada digoogle+pun tidak bisa dimigrasikan atau dipindahkan ke dalam situs web atau blog kita, apalagi dengan tema blog kita yang terdapat kustom yang menyertakan fitur google+. Salah satu caranya kita bisa menghubungi supplier tempplate blog yang dipakai untuk mendapatkan saran dan cara yang lainnya jika template blog kita terdapat kustom fitur google+ maka kita bisa menghapusnya sendiri dengan masuk ke setelan tema pada blog kemudian kita hapus bagian yang ada fitur google plusnya. Sebagai contoh di template blog saya terdapat fitur google plusnya di bagian akhir postingan yaitu berupa tombol untuk menshare postingan yang telah saya buat dan terdapat juga pada header template maka yang saya lakukan adalah tinggal menghapus script atau code yang berhubungan dengan google plus yang ada di dalam sintaks html (tema).

Tanda share yang bergaris merah pada gambar diatas menunjukkan bahwa terdapat fitur google plus untuk menshare postingan kita. Langkah untuk menghilangkannya adalah sebagai berikut :

1. Masuk ke dalam dasboard Tema kemudian pilih Edit HTML

2. Setelah meng klik edit html maka akan muncul tampilan kumpulan sintaks html template blog kita, tekan tombol ctrl+f untuk mencari dan menemukan kata "google+" atau "google plus" (mempermudah dalam pencarian dari pada harus mencari secara manual, satu per satu sintaksnya).

3. Setelah menumukan sintaks yang berhubungan dengan google plus tinggal kita hapus.

 Hapus sintaks yang diblock tersebut, karena didalam baris sintaks tersebut terdapat link terusan untuk menshare postingan kita ke google+.

4. Setelah sukses berhasil dihapus maka tampilannya seperti gambar dibawah ini.

Selesai...langkah untuk menghapus tautan google plus pada tempalte blog, langkah ini juga bisa digunakan untuk menghapus tautan jejaring sosial lainnya yang terhubung dengan blog. Demikian untuk langkah menghapus tautan google plus pada blog. Semoga bermanfaat dan dapat menambah wawasan.

Referensi :

https://id.wikipedia.org/wiki/Google%2B

Share:

Read More

Pengenalan HTML

HTML (Hypertext Markup Language)

Adalah sebuah bahasa markah yang digunakan untuk membuat sebuah halaman web, menampilkan berbagai informasi didalam sebuah penjelajah web internet dan pemformatan hiperteks sederhana  yang ditulis dalam berkas format ASCII agar dapat menghasilkan tampilan wujud yang terintegritas. Jadi berkas ASCII atau Plain Text adalah suatu jenis berkas yang berupa teks tidak terformat. Jenis teks in biasanya disunting atau dibuat dengan menggunakan teks editor. Berkas ini hanya terdiri dari karakter, angka, tanda baca, tabulasi, dan karakter pemisah baris (carriage return). Dalam berkas ASCII tidak ada pemfromatan yang ekstensif seperti dalam dokumen Microsoft Word atau Rich Text Format, melainkan pemformatan standart yakni ASCII. Dalam sistem operasi windows berkas ASCII ini dibuat dengan program notepad atau editor teks lainnya dan jenis ekstensi yang digunakannya adalah .txt (default) .bat, .cmd, .ini, .inf dan masih banyak lainnya. Karena berkas ASCII mengandung teks yang tidak diformat, maka berkas tersebut dapat dipahami oleh banyak sistem operasi, karena memang ASCII adalah sebuah standart internasional (Windows, Macintos, dan Unix) dan berkas ini sangat berguna dalam rangka berbagi informasi antar platform atau aplikasi. Dengan kata lain, berkas yang dibuta dalam perangkat lunak pengolah kata dan disimpan dalam format ASCII normal sehingga menjadi halaman web dengan perintah-perintah HTML.

Untuk sejarah dan kegunaan HTML bisa dibaca disini

Dasar-dasar HTML
Pembelajaran awal yang umum dan biasanya digunakan dalam pembuatan halaman HTML daiantaranya adalah sebagai berikut :
1. Heading HTML
code penulisannya adalah
<h1>ilmuendah</h1>
2. Paragraf HTML
<p>ilmuendah.blogspot.com</p> (paraggraf ke 1)
<p>blog yang membahas tentang teknologi dan ilmu pengetahuan </p> (paragraf ke 2)
3. Link HTML
untuk meneruskan ke halaman lain (link)
< a href ="https://ilmuendah.blogspot.com/search/label/Software" title="software">Software</a>
4. Link Gambar
<a href="https://ilmuendah.blogspot.com/2019/02/installasi-xampp-7214.html" title="gambar XAMPP"<img src="https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhcypj0gA1tTDPfceUOooNgievyNbi-UNfgLcqdPr4rwTrlDD6YB-HluxhaguSA0UMXj9FBYvO8g-WqcWl6c-MByL7sMvEIYG4RehCIZfPqlrAyBsWIpqDrFKWXMaeM4paCCBn__siqq7M/s1600/1.png"></a>
5. Link Email
<a href="mailto:endahsarahwanty13@gmail.com">Ini alamat email saya</a>

Itulah beberapa contoh dasar-dasar html yang biasanya digunakan dalam pembuatan halaman HMTL.

Share:

Read More

ABOUT ME

Tentang Saya

Saya Endah Sarah Wanty lulusan S1 Teknik Informatika STT Pelita Bangsa Cikarang, Saya lahir di Banyumas 13 Agustus 1994, sekarang merantau dikota tetangga dan bekerja di cikarang Bekasi. Untuk Pekerjaan sekarang saya bekerja sebagai tenaga pendidik di SMK Swasta Kota Bekasi (juli 2018-...) . Saya pernah mengikuti pelatihan jaringan untuk guru SMK dari IDN dan berhasil mendapatkan sertifikat Mikrotik MTCNA dan MTCRE pada tahun 2018. Saya hanya seorang penulis sederhana yang menuliskan ilmu yang saya dapat dan saya berharap blog ini dapat bermanfaat dan diterima oleh masyarakat umum. Harapan kedepannya semoga bisa menjadi full time blogger.

Motto hidup saya " YAKIN HASIL TIDAK AKAN MENGHIANATI USAHA"

Tentang Ilmuendah

Blog ini ide-ide penulisannya sebagian berisikan materi-materi yang saya ampu dan saya ajarkan ke siswa saya dan seputar tentang pengetahuan dan teknologi yang ada. Sekilas dalam blog ini terdapat VOIP, Routing, dan Vlan. Sungguh sangat terhormat bagi saya jika anda berkunjung dalam blog saya dan mendapatkan sesuatu yang bermanfaat.

Mohon maaf jika dalam penulisan blog saya ini masih terdapat banyak kata-kata yang tidak tepat. Terimakasih telah berkunjung ke blog Ilmuendah.blogspot.com

Kritik dan saran selalu saya harapkan dari para pembaca untuk membangun blog ini agar dapat menjadi blog yang berkualitas dan untuk membangun konten blog yang lebih baik lagi. Silahkan hubungi kontak Saya.

Share:

Read More

VOIP DIAL-PEER 3 ROUTER TANPA VLAN

Pada postingan saya sebelumnya saya telah menulis bagaimana cara mengkonfigurasikan voip pada cisco packet tracer dengan konfigurasi nya masih menggunakan jaringan yang sama (satu network). Sekarang saya akan membuat konfigurasi voip dengan 3 router dan dengan network yang berbeda di setiap routernya, lebih jelasnya bisa dilihat pada gambar topologi dibawah ini :

Ip address pada router 1 saya akan input 192.168.10.1/24 yang mengarah pada ip phone atau interface fa0/0.

Kemudian untuk ip address interface fa0/1 saya akan input 172.16.10.1/30.

Untuk ip address router 2 interface fa0/0 ip addressnya adalah 192.168.20.1/24 untuk interface fa1/0 yang terhubung dengan router 1 saya akan input 172.16.10.2/30 dan untuk interface fa0/1 yang terhubung dengan router 3 saya input ip addressnya 172.17.2.1/30.

Kemudian ip address router 3 saya akan inputkan ip address 192.168.30.1/24 untuk interface fa0/0 dan untuk interface fa0/1 ip addressnya adalah 172.17.2.2/30

Perangkat yang akan saya gunakan berdasarkan topologi diatas adalah :

1. Router 2811 sebanyak 3 buah

2. Switch 2960 sebanyak 3 buah

3. Ip phone 6 buah

4. Kabel Cross dan Kabel Straight

Poin yang harus diperhatikan saat konfigurasi adalah :

1. Konfigurasi ip pada tiap router

2. Konfigurasi dhcp pada tiap router

3. Konfigurasi Telephony-Service

4. Konfigurasi Dial-peer (menghubungkan dua atau lebih network yang berbeda)

5. Konfigurasi  routing static

6. Konfiguasi Switch
7. Pasang Power adapter pada semua ip phone

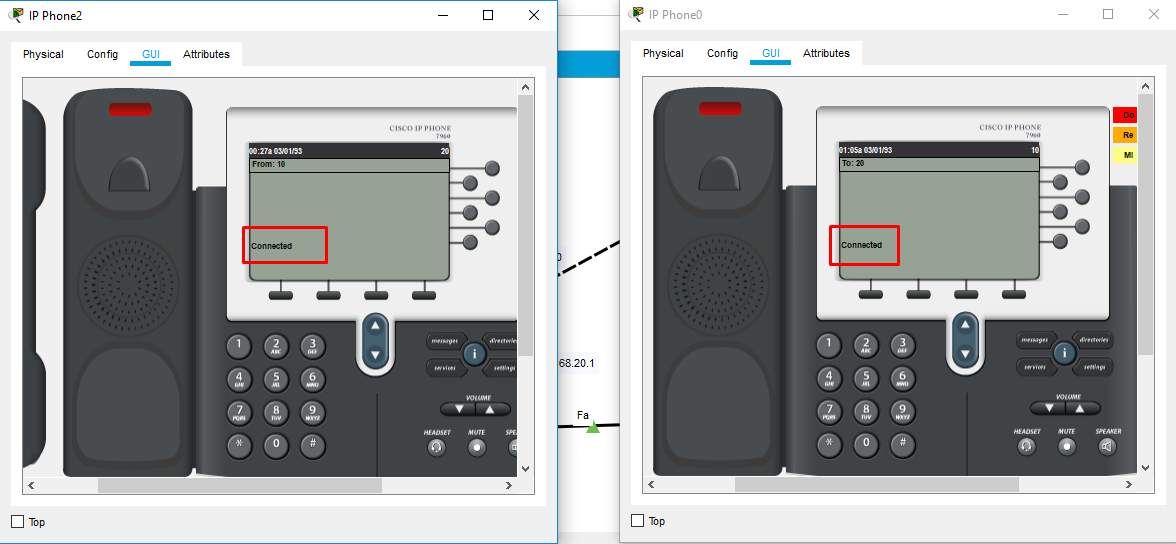

8. Cek koneksi (make a call)

Konfigurasinya adalah sebagai berikut :

• Konfigurasi Router1

1. Konfigurasi ip

Dalam konfigurasi ip address pilih interface yang akan dikonfigurasi kemudian masukan ip addressnya lalu ketikan perintah "no sh" (no shutdown) untuk mengaktifkan interface tersebut.

2. Konfigurasi dhcp dan telephony-service pada router1

Konfigurasi dhcp yang perlu diperhatikan adalah :
- ip dhcp pool voice ( perintah untuk masuk konfigurasi dhcp)
- network 192.168.10.0 255.255.255.0 (network ip router yang akan dijadikan gateaway)
- default-router 192.168.10.1 (alamat ip milik router1)
- option 150 ip 192.168.10.1 (Jumlah ip yang dibagikan dari server voip ke clien sebanyak 150 ip)
- ip dhcp excluded-address 192.168.10.1 (mengunci ip address agar tidak dibagikan ke client)
Konfigurasi telephony-service yang perlu diperhatikan :
- Telephony-service (perintah untk masuk konfigurasi Telephoony-service)
- ip source-address 192.168.10.1 port 2000 (sumbernya berasal dari ip 192.168.10.1 dan port 2000 adalah port yang digunakan untuk jalur Voip)
- Max-dn 2 (maksimal dial number adalah 2)
- Max-ephones 2 (maksimal ip phone adalah 2)
- auto assign 1 to 2 (otomatis pembagian dial number pada ip phone)
- ephone-dn 1 (ip phone 1)
- number 10 (nomor telepon yang akan tampil pada ip phone)
- ephone-dn 2 (ip phone 2)
- number 11 (nomor telepon yanga akan tampil pada ip phone)

3. Konfigurasi Dial-peer (menghubungkan dua atau lebih network yang berbeda) dan static routing pada router 1

Konfigurasi dial-peer pertama yang harus diperhatikan :
- dial-peer voice 1 voip (perintah untuk masuk konfigurasi dial-peer)

- destination-pattern 2. (tujuan dial number nya adalah dial number yang berawalan angka 2, arti dari titik satu adalah dial number yang berawalan angka 2 dengan jumlah number 2 digit angka (banyaknya nomor)
- session target ipv4:172.16.10.2 (akan diarahkan menuju alamat ip tersebut atau ip tujuannya)
Konfigurasirouting static yang perlu diperhatikan adalah :
- ip route 192.168.20.0 255.255.255.0 172.16.10.2 (network tujuan, netmask, kemudian next hop atau gerbang untuk lewat)

Konfigurasi dial-peer yang ke dua, kenapa ada 2 dial-peer dalam satu router? karena kita akan menghubungkan 3 buah router yang berbeda network agar dapat saling melakukan make a call yang artinya setiap router akan memiliki 2 konfigurasi dial-peer.
- dial-peer voice 2 voip (perintah untuk masuk konfigurasi dial-peer)
- destination-pattern 3. (tujuan dial number nya adalah dial number yang berawalan angka 3, arti dari titik satu adalah dial number yang berawalan angka 3 dengan jumlah number 3 digit angka (banyaknya nomor)
- session target ipv4:172.17.2.2 (akan diarahkan menuju alamat ip tersebut atau ip tujuannya)
Konfigurasirouting static yang perlu diperhatikan adalah :
- ip route 192.168.30.0 255.255.255.0 172.16.10.2 (network tujuan, netmask, kemudian next hop atau gerbang untuk lewat)

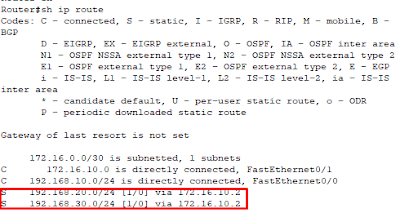

Setelah selesai memasukan ip route lakukan verifikasi

 Tanda S diatas menunjukan bahwa konfigurasi routing static telah berhasil dikonfigurasikan.

Baca juga : Voip di Cisco Packet Tracer Dengan 5 ip-phone

• Konfigurasi Router2

1. Konfigurasi ip

Saat memasukan alamat ip pada router 2 terdapat 3 alamat ip  address yaitu untuk fa0/0, fa0/1, dan fa1/0, yang harus diperhatikan adalah :
- int fa0/0 (pilih interfacenya)
- ip address 192.168.20.1 255.255.255.0 (masukkan ip address dan subnetmasknya)
- no sh (mengaktifkan interface)
- int fa1/0 (pilih interfacenya)
- ip address 172.16.10.2 255.255.255.252 (masukkan ip address dan subnetmasknya)
- no sh (mengaktifkan inteface)
- int fa0/1(mengaktifkan interace nya)
- ip address 172.17.2.1 255.255.255.252 (masukkan ip address dan subnetmasknya)
- no sh (memngaktifkan interfcenya)

2. Konfigurasi dhcp dan telephony-service pada router2

 Konfigurasi dhcp yang perlu diperhatikan adalah :
- ip dhcp pool voice ( perintah untuk masuk konfigurasi dhcp)
- network 192.168.20.0 255.255.255.0 (network ip router yang akan dijadikan gateaway)
- default-router 192.168.20.1 (alamat ip milik router1)
- option 150 ip 192.168.20.1 (Jumlah ip yang dibagikan dari server voip ke clien sebanyak 150 ip)
- ip dhcp excluded-address 192.168.20.1 (mengunci ip address agar tidak dibagikan ke client)

Konfigurasi telephony-service yang perlu diperhatikan :
- Telephony-service (perintah untk masuk konfigurasi Telephoony-service)
- ip source-address 192.168.20.1 port 2000 (sumbernya berasal dari ip 192.168.20.1 dan port 2000 adalah port yang digunakan untuk jalur Voip)
- Max-dn 2 (maksimal dial number adalah 2)
- Max-ephones 2 (maksimal ip phone adalah 2)
- auto assign 1 to 2 (otomatis pembagian dial number pada ip phone)
- ephone-dn 1 (ip phone 1)
- number 20 (nomor telepon yang akan tampil pada ip phone)
- ephone-dn 2 (ip phone 2)
- number 21 (nomor telepon yanga akan tampil pada ip phone)

3. Konfigurasi Dial-peer (menghubungkan dua atau lebih network yang berbeda) dan static routing pada router2

Konfigurasi dial-peer pertama yang harus diperhatikan :
- dial-peer voice 3 voip (perintah untuk masuk konfigurasi dial-peer)
- destination-pattern 1. (tujuan dial number nya adalah dial number yang berawalan angka 1, arti dari titik satu adalah dial number yang berawalan angka 1 dengan jumlah number 2 digit angka (banyaknya nomor)
- session target ipv4:172.16.10.1 (akan diarahkan menuju alamat ip tersebut atau ip tujuannya)

Konfigurasi dial-peer yang ke dua, kenapa ada 2 dial-peer dalam satu router? karena kita akan menghubungkan 3 buah router yang berbeda network agar dapat saling melakukan make a call yang artinya setiap router akan memiliki 2 konfigurasi dial-peer.
- dial-peer voice 4 voip (perintah untuk masuk konfigurasi dial-peer)
- destination-pattern 3. (tujuan dial number nya adalah dial number yang berawalan angka 3, arti dari titik satu adalah dial number yang berawalan angka 3 dengan jumlah number 2 digit angka (banyaknya nomor)
- session target ipv4:172.17.2.2 (akan diarahkan menuju alamat ip tersebut atau ip tujuannya)

Konfigurasirouting static yang perlu diperhatikan adalah :
- ip route 192.168.10.0 255.255.255.0 172.16.10.1 (network tujuan, netmask, kemudian next hop atau gerbang untuk lewat)
- ip route 192.168.30.0 255.255.255.0 172.17.2.2 (network tujuan, netmask, kemudian next hop atau gerbang untuk lewat)
Setelah selesai memasukan ip route lakukan verifikasi

 Tanda S diatas menunjukan bahwa konfigurasi routing static telah berhasil dikonfigurasikan.


• Konfigurasi Router3

 1. Konfigurasi ip

Dalam konfigurasi ip address pilih interface yang akan dikonfigurasi kemudian masukan ip addressnya lalu ketikan perintah "no sh" (no shutdown) untuk mengaktifkan interface tersebut.

2. Konfigurasi dhcp dan telephony-service pada router3

Konfigurasi dhcp yang perlu diperhatikan adalah :

- ip dhcp pool voice ( perintah untuk masuk konfigurasi dhcp)

- network 192.168.30.0 255.255.255.0 (network ip router yang akan dijadikan gateaway)

- default-router 192.168.30.1 (alamat ip milik router1)

- option 150 ip 192.168.30.1 (Jumlah ip yang dibagikan dari server voip ke clien sebanyak 150 ip)

- ip dhcp excluded-address 192.168.30.1 (mengunci ip address agar tidak dibagikan ke client)

 Konfigurasi telephony-service yang perlu diperhatikan :
- Telephony-service (perintah untk masuk konfigurasi Telephoony-service)
- ip source-address 192.168.30.1 port 2000 (sumbernya berasal dari ip 192.168.30.1 dan port 2000 adalah port yang digunakan untuk jalur Voip)
- Max-dn 2 (maksimal dial number adalah 2)
- Max-ephones 2 (maksimal ip phone adalah 2)
- auto assign 1 to 2 (otomatis pembagian dial number pada ip phone)
- ephone-dn 1 (ip phone 1)
- number 30 (nomor telepon yang akan tampil pada ip phone)
- ephone-dn 2 (ip phone 2)
- number 31 (nomor telepon yanga akan tampil pada ip phone)

3. Konfigurasi Dial-peer (menghubungkan dua atau lebih network yang berbeda) dan static routing pada router3

 Konfigurasi dial-peer pertama yang harus diperhatikan :
- dial-peer voice 5 voip (perintah untuk masuk konfigurasi dial-peer)
- destination-pattern 1. (tujuan dial number nya adalah dial number yang berawalan angka 1, arti dari titik satu adalah dial number yang berawalan angka 1 dengan jumlah number 2 digit angka (banyaknya nomor)
- session target ipv4:172.16.10.1 (akan diarahkan menuju alamat ip tersebut atau ip tujuannya)

Konfigurasi dial-peer yang ke dua, kenapa ada 2 dial-peer dalam satu router? karena kita akan menghubungkan 3 buah router yang berbeda network agar dapat saling melakukan make a call yang artinya setiap router akan memiliki 2 konfigurasi dial-peer.
- dial-peer voice 6 voip (perintah untuk masuk konfigurasi dial-peer)
- destination-pattern 2. (tujuan dial number nya adalah dial number yang berawalan angka 3, arti dari titik satu adalah dial number yang berawalan angka 2 dengan jumlah number 2 digit angka (banyaknya nomor)
- session target ipv4:172.17.2.1 (akan diarahkan menuju alamat ip tersebut atau ip tujuannya)

 Konfigurasirouting static yang perlu diperhatikan adalah :
- ip route 192.168.20.0 255.255.255.0 172.17.2.1 (network tujuan, netmask, kemudian next hop atau gerbang untuk lewat)
- ip route 192.168.10.0 255.255.255.0 172.17.2.1 (network tujuan, netmask, kemudian next hop atau gerbang untuk lewat)
Setelah selesai memasukan ip route lakukan verifikasi

 Tanda S diatas menunjukan bahwa konfigurasi routing static telah berhasil dikonfigurasikan.

4. Konfigurasi Switch1, 2, 3

Konfigurasi yang harus diperhatikan dalam mengkonfigurasi switch adalah :
-int range fa0/1-24 (mengambil fa dari range 1-24)
-sw voice vlan 1 (masuk kedalam akses voice vlan 1)


5. Pasangkan power adapter pada semua ip phone

Pasangkan power adapter dengan cara drop&drag power adapter yang ada diluar perangkat dan masukan kedalam konektor perangkat ip phone, maka lampu indikator ip phone yang terhubung dengan sswitch pada topologi dial-peer akan berwarna hijau. Dari gambar diatas terlihat bahwa setelah power adapter terpasang maka ip phone akan melakukan request ip address ke router kemudian setelah mendapat ip address maka akan lanjut request dial number, jika konfigurasi pada router benar maka akan muncul dial numbernya, jika belum muncul dial numbernya cek kembali satu-satu konfigurasi pada router. Setelah selesai konfigurasi semuanya saat nya melakukan tes atau pengecekan make a call dari ip phone yang berbeda network.

8. Cek koneksi (make a call)

Saya mencoba cek koneksi dari ip phone router1 yang mempunyai dial number 10 make a call kepada salah satu ip phone phone router2 yang mempunyai dial number 20. Status pemanggilan dari DN 10 adalah "ring out" sedangkan status penerima panggilan yaitu DN 20 adalah "from 10".

Setelah telepon tersebut dijawab oleh DN 20 maka status kedua ip phone adalah "connected".

Saya mencoba cek koneksi dari ip phone router2 yang mempunyai dial number 21 make a call kepada salah satu ip phone phone router3 yang mempunyai dial number 31. Status pemanggilan dari DN 21 adalah "ring out" sedangkan status penerima panggilan yaitu DN 31 adalah "from 21".

Setelah telepon tersebut dijawab oleh DN 31 maka status kedua ip phone adalah "connected".

Pada saat melakukan make a call antara ip phone yang ada di router 1 ke 3 ternyata ada masalah yaitu unknow number yang bisa diatasi dengan menambahkan routing statis dari router 1 ke network router 3, karena yang tersambung langsung dengan router 1 adalah router 2, maka untuk menyambungkan router 1 ke router 3 harus dibuat routing static juga. Jadi didalam router 1 dan 3 terdapat 3 routing statis.
Tambahan untuk routing statis router 1 adalah

Tambahan routing statis untuk router 3 adalah

Setelah menambahkan iproute pada router 1 dan router 3 maka ip phone pada router 1 dapat melakukan panggilan ke ip phone yang ada di router 3 ataupun sebaliknya.

Selamat konfigurasi voip dial-peer 3 router tanpa vlan telah berhasil...Sekian semoga bermanfaat dan dapat menambah wawasan para pembaca.





Kesimpulan :
1. Konfigurasi voip dial-peer adalah konfigurasi voip yang berbeda network agar dapat saling terhubung dan melakukan panggilan atau make a call.
2. Dalam pengkonfigurasian voip dial-peer harus memperhatikan poin-poin konfigurasi ip address, konfigurasi dhcp, konfigurasi telephony-service, konfigurasi dial-peer, konfigurasi routing static, dan konfigurasi pada switch, jangan lupa memasangkan power adapter pada ip phone.

Share:

Read More
